隧道能穿越陡峭的山嶺、深寬的河流、廣闊的海洋，已成為中國交通發展的重要組成部分。而大自然的鬼斧神工，讓隧道施工常遇到破碎帶、巖溶、煤層及瓦斯、暗河、高水壓、頁巖氣、高地應力、軟巖大變形等多種不良地質條件，同時伴隨著塌方、塌陷、突泥、涌水、巖爆等地質災害，對隧道安全施工構成不小的威脅。

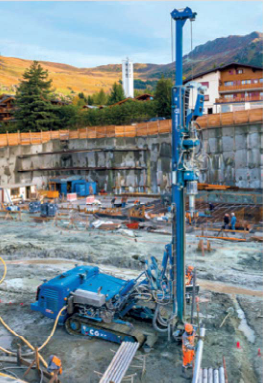

卡薩格蘭地C6系列多功能鉆機

廣西公路檢測有限公司（以下簡稱檢測公司）掌握隧道三維地質可視化綜合預報技術，卡薩格蘭地C6系列多功能鉆機作為該技術中的重要組成部分，能對隧道不良地質進行超前水平地質鉆探，有助于提前了解隧道前方的地質情況，減少因地勘不明確導致安全事故的發生。

隧道三維地質可視化綜合預報

一、多功能鉆機簡介

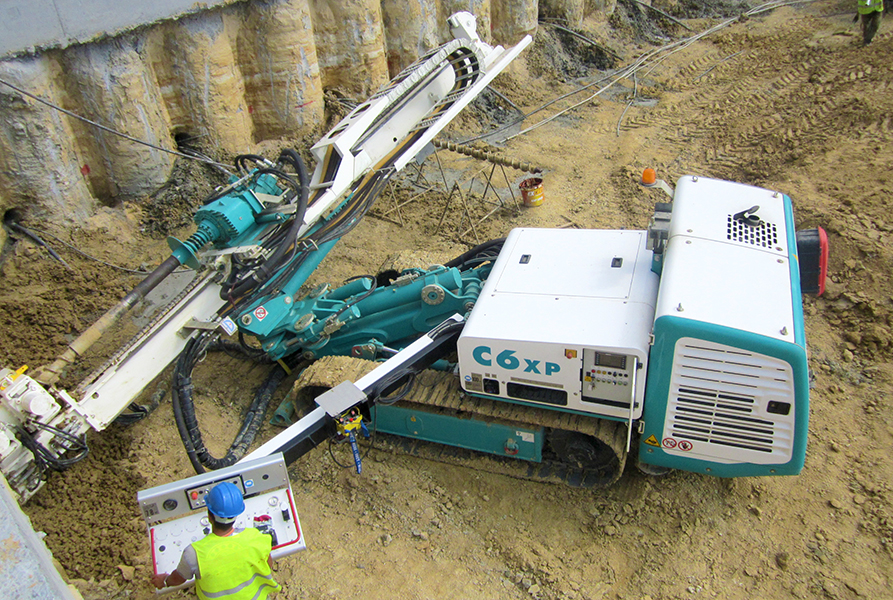

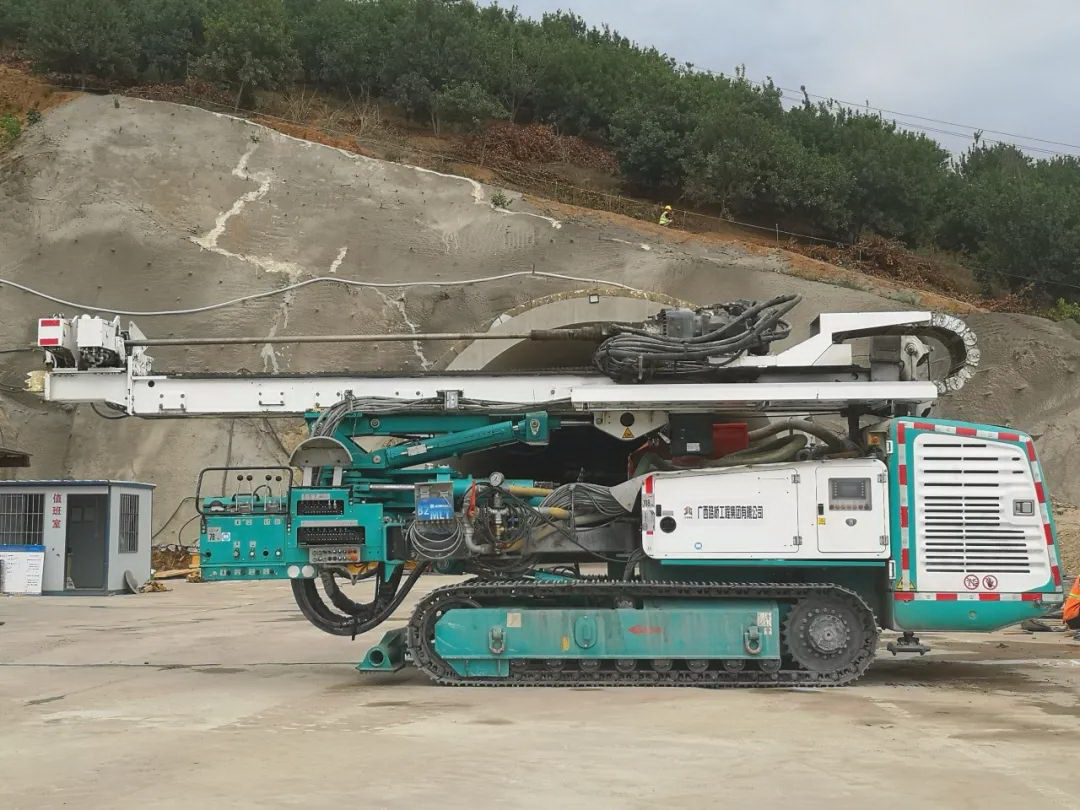

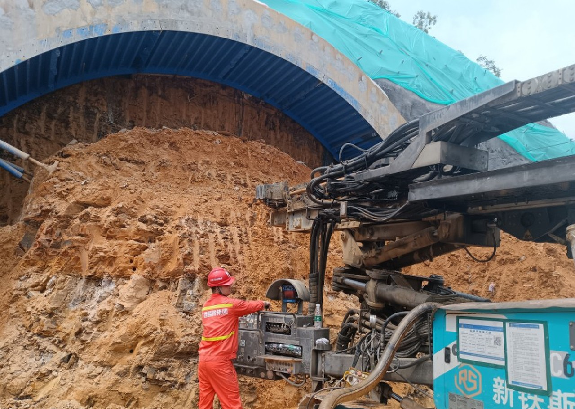

卡薩格蘭地C6系列多功能鉆機作業

卡薩格蘭地C6系列多功能鉆機具有大扭矩、高轉速、液壓沖擊+回轉鉆進動力頭等優勢，克服深孔、大孔、松散體所帶來的阻力矩能力更強，超前鉆探、大管棚、搶險救援、中空錨桿鉆進更快捷、更有保證。在正常地質條件下，鉆機鉆進速度為15-30m/h，在硬巖地質條件下，鉆進速度可以達到10 m/h以上，有效鉆孔深度100米以上，最大鉆孔深度可達150米。

二、多功能鉆機應用范圍

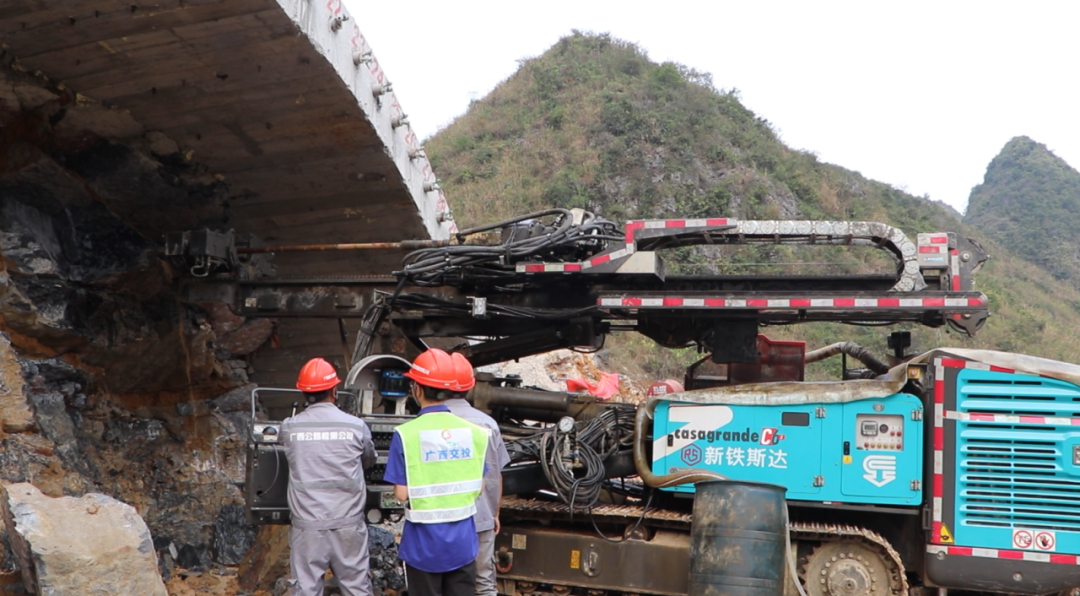

卡薩格蘭地C6系列多功能鉆機作業

（一）隧道三維地質可視化綜合預報該技術是以TGS360Pro地質預報系統、瞬變電磁自動探水系統等物探設備采集的數據作為反演基礎，以卡薩格蘭地C6多功能鉆機鉆探數據為正演驗證手段，再采用三維地質可視化建模技術（EVS），建立隧道掌子面前方地質的三維可視化模型，使得隧道掌子面前方地質異常段（溶洞、破碎帶、富水區等）的預報更加直觀、可視和準確的一種綜合預報技術。

TGS360Pro地質預報系統

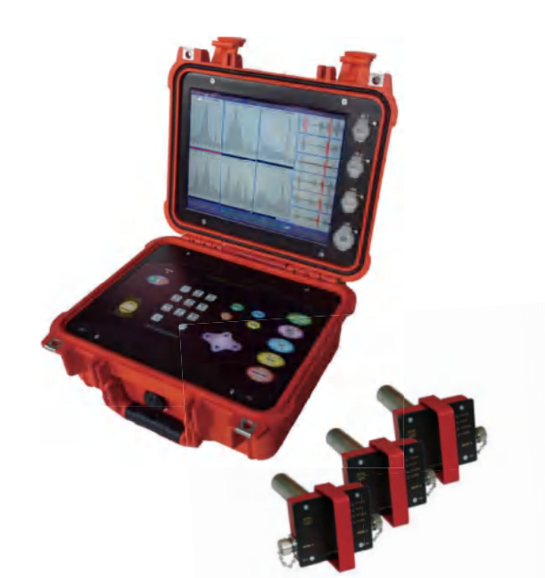

TGP隧道地質超前預報儀

隧道三維地質可視化綜合預報技術可避免物探的多解性和不確定性的影響，去偽存真；同時也打破純鉆探工作的“一孔之見”和高成本的弊端。該技術充分發揮了物探的快速性、低成本和范圍廣的特點，同時也發揮了鉆探的確定性的特點，使得隧道超前預報技術直觀、可靠和準確。

（二）注漿與高壓旋噴

鉆進一體式注漿：鉆機鉆進到設計深度后，在鉆機的鉆進洗孔高壓水注入口換接為注漿機出口的高壓注漿液，在鉆機向外退鉆桿的過程中利用鉆桿密閉通道進行連續式注漿。

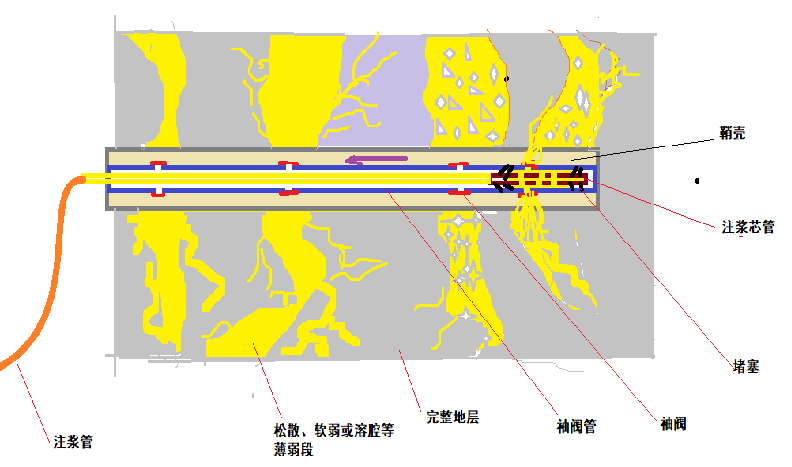

鉆孔分離式注漿：鉆機在鉆孔過程中跟入或同時鉆入套管，在同時達到一定深度后退出鉆桿，插入注漿管，接高壓注漿液后一邊提套管一邊退注漿管進行連續注漿。

鉆孔分離式注漿

高壓旋噴：使用高壓注漿泵將水泥漿(另可加噴水及空氣方式，即單相、雙相、三相旋噴法)強行噴入原有地質內，由鉆桿轉動及高壓噴射流注入土壤中，均勻混合，并不斷提升鉆桿將其改良成為某一強度柱體，成為承載體。

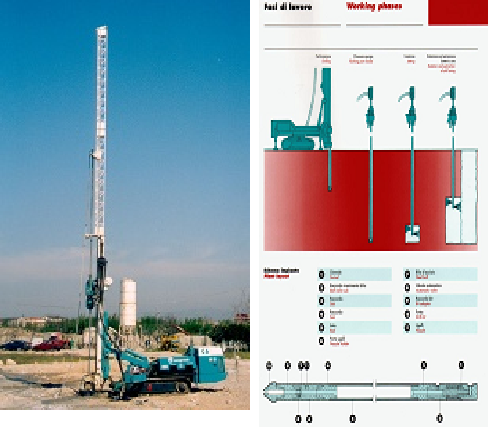

高壓旋噴

（三）管棚超前支護

1.基本不塌孔的地層，可以打好孔在由鉆機推入管棚管（單桿）；

2.塌孔地層，則可以采取鉆桿與管棚管同時前進的方式（偏心跟管、同心跟管）；

3.塌孔地層還可采用雙管鉆進（類似于救援生命通道的做法，在外管內孔插入管棚管后，再拔出外管。

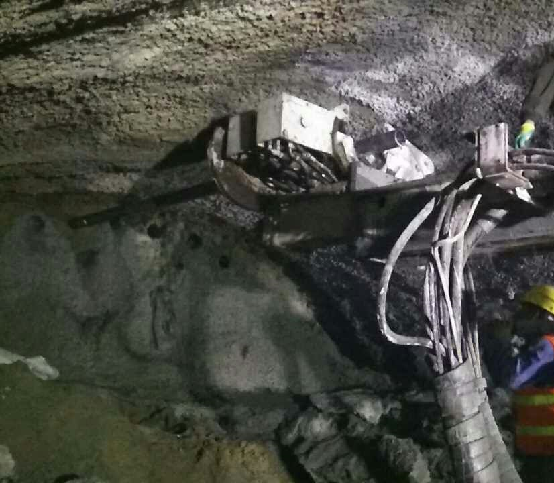

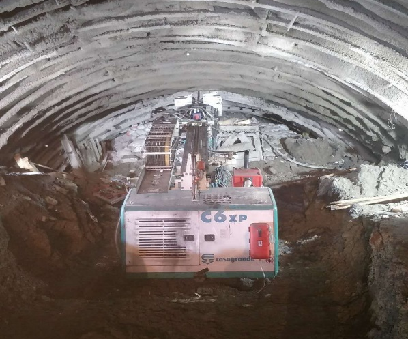

洞內雙管管棚

（四）邊坡、樁基工程

卡薩格蘭C6系列多功能鉆機可用于高壓旋噴樁、旋噴咬合樁、基坑邊坡錨索、邊坡錨固、地基加固孔底注漿、防波堤加固等邊坡、樁基工程施工。

高壓旋噴樁

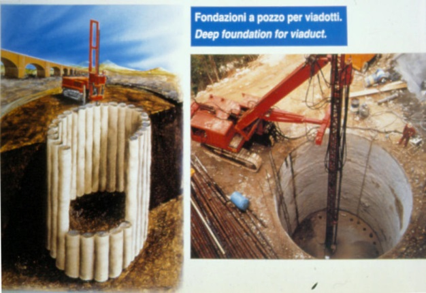

旋噴咬合樁

邊坡錨固

地基加固孔底注漿

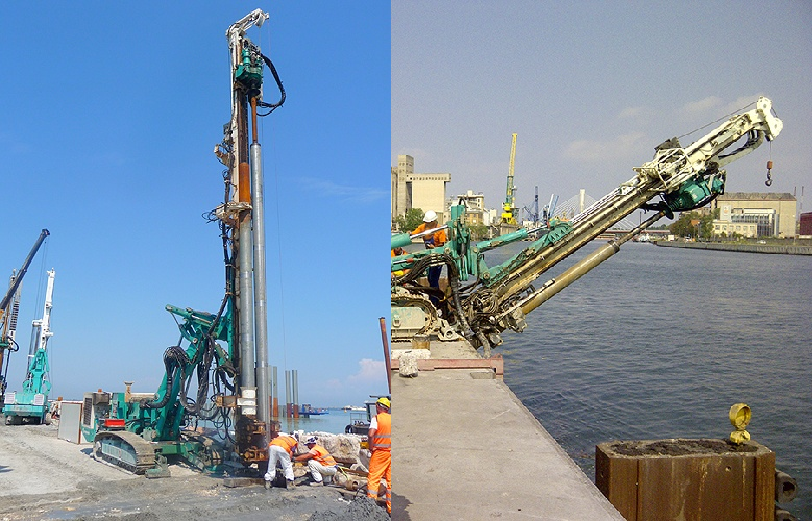

防波堤加固施工

（五）隧道救援

雙管沖擊，在鉆穿坍塌體到達被困人員空間后，拆掉內鉆桿，保留外鉆桿在坍塌體中形成一個穩定的中空通道，通過該通道，救援人員可向被困人員輸送食物、水、空氣、藥品、通訊器材等救援物資，同時救援人員利用紅外可視攝像器材觀察人員被困空腔的巖層狀況，指導被困人員科學避險、并指導臨時救護受傷人員、進行心里疏導，為后續救援工作提供指導依據，特殊情況下利用通道快速排除被困空間的有害氣體、涌水等不利情況。

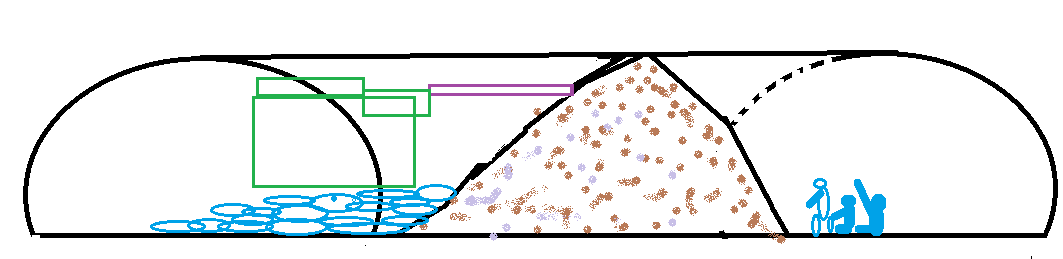

救援地點選擇

三、實踐應用

服務項目

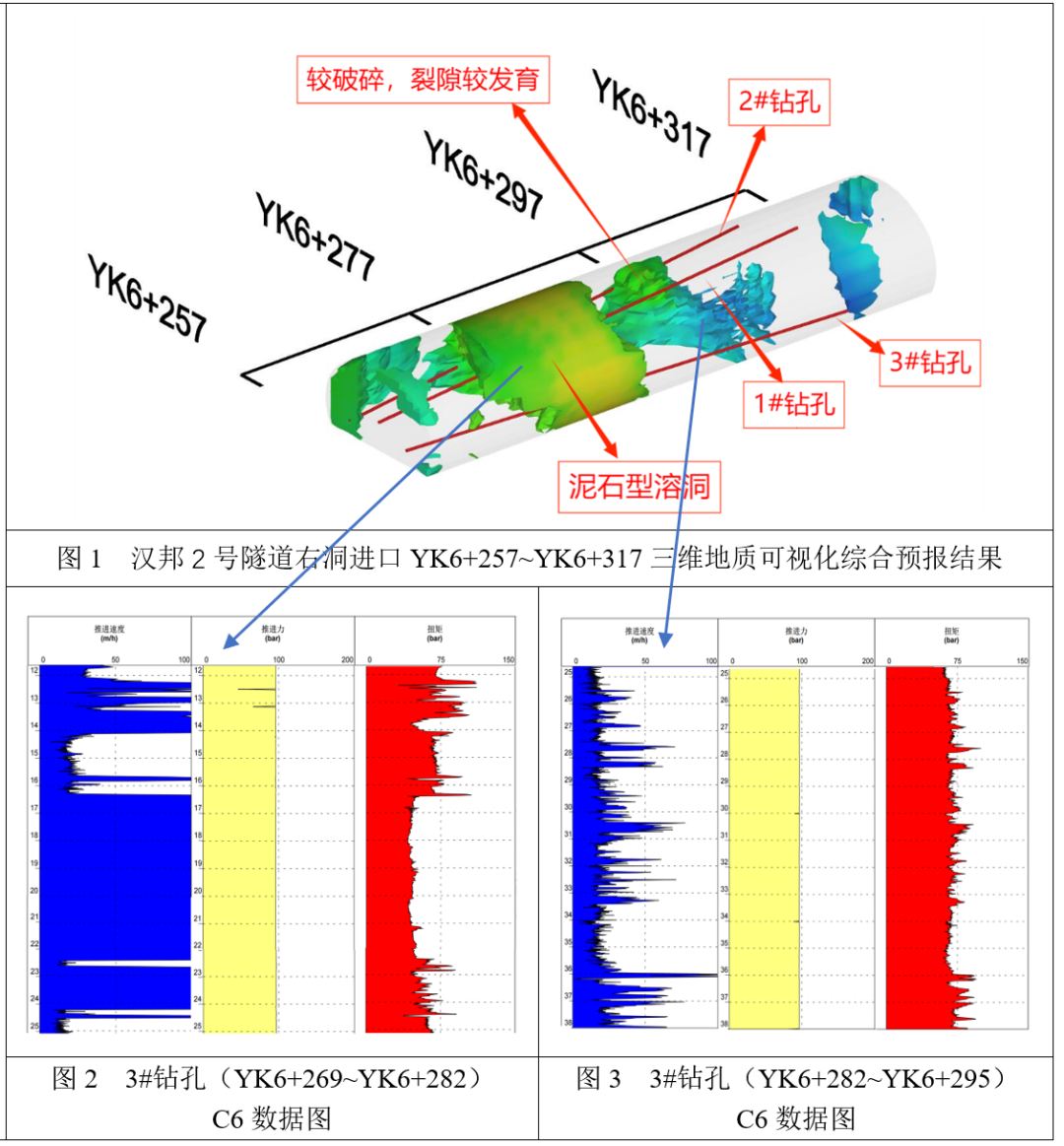

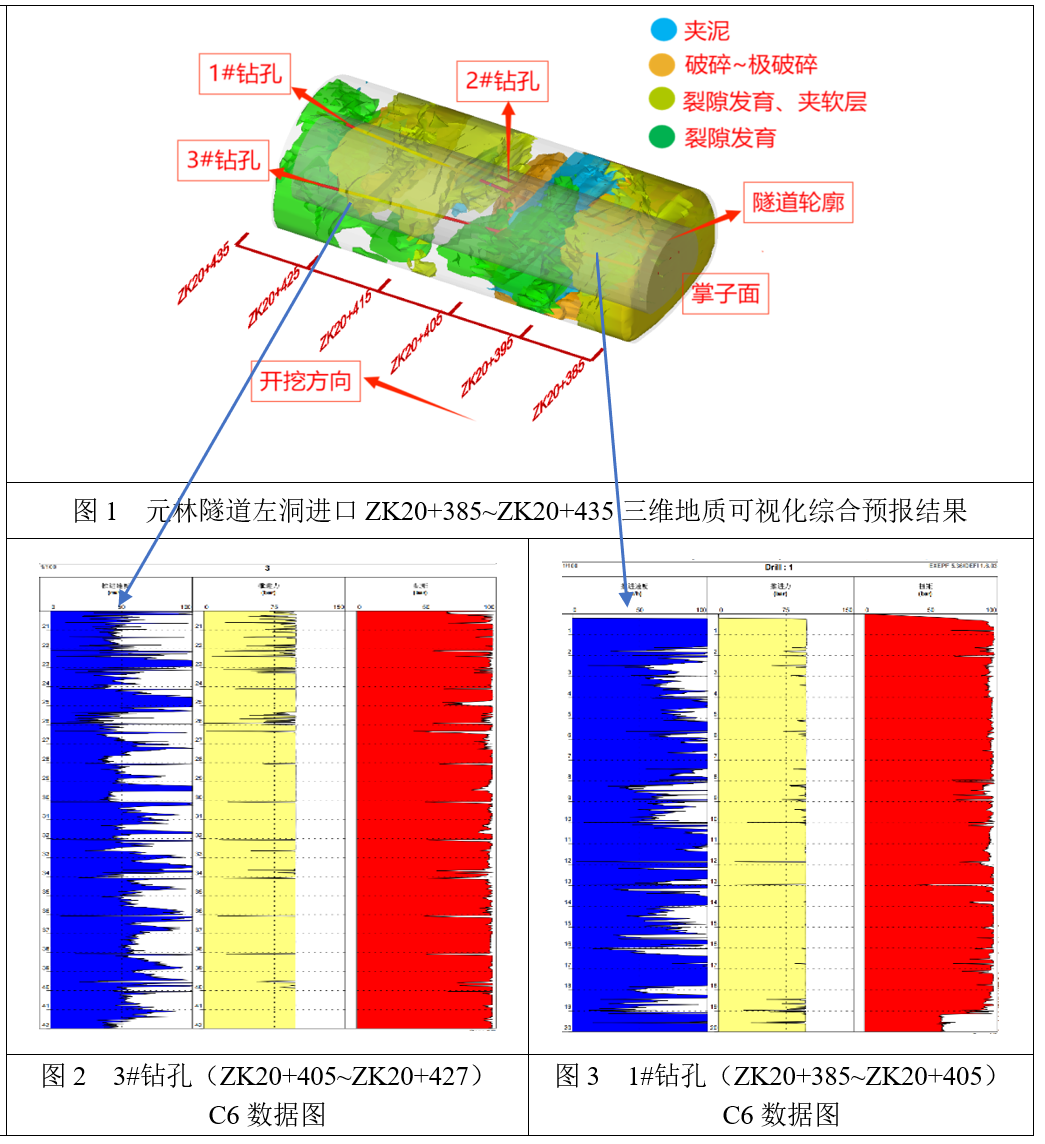

岳圩口岸聯線公路漢邦2號隧道現場驗證

連賀3標元林隧道現場驗證

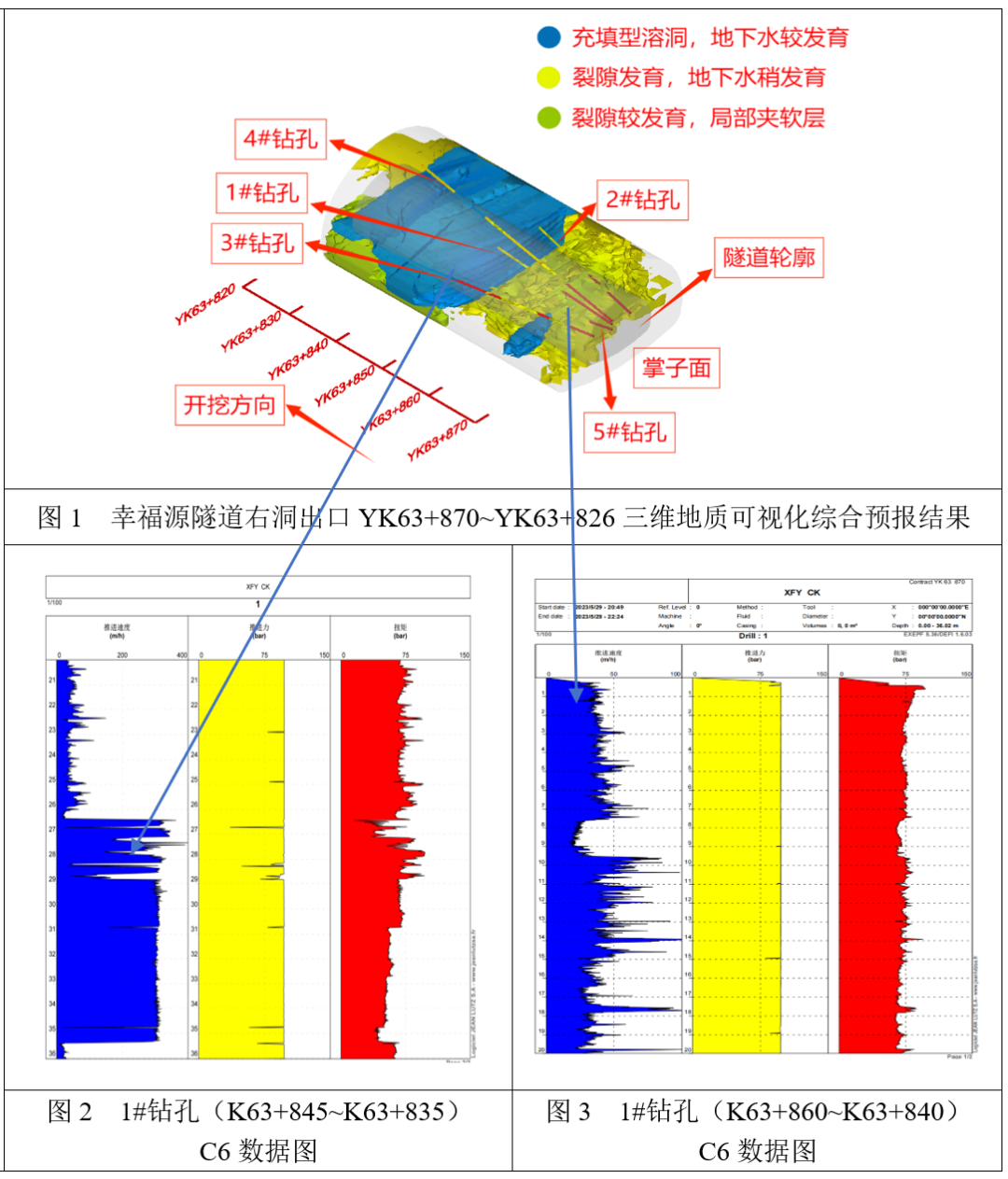

鐘桂4標幸福源隧道現場驗證

目前，檢測公司已為岳圩口岸聯線公路、連賀3標、桂鐘4標、宜州西一分部等30余個高速項目，幾百座隧道提供超前水平地質鉆探服務，服務的客戶有廣西路橋集團、中國一冶集團、中交第三航務工程局、中交第三公路工程局等國有大型企業，有效指導隧道施工，降低施工風險。
